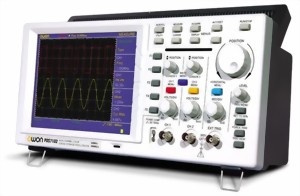

OSCILLOSCOPI OSCILLOSCOPIO DIGITALE PDS-5022S OSCILLOSCOPIO DIGITALE 25MHZ - 100MS/s - 6K memoria per canale - USB |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schermo |
Display 7.8" LCD Colore STN, Risoluzione 640x480 |
Larghezza di banda |
25 MHz |
Canali |
2 + Trigger esterno |
Modo di acquisizione |
Sample, Peak Detection, Average 4-16-64-128 |
Campionamento real-time |
100 MS/s |
Interpolazione |
(sinx) / x |
Profondità di memoria |
6 K punti per ogni canale |
Trigger esterno |
Sì |
Tipo di Trigger |
Auto, Normal, Single shot, Edge, Video |
Accoppiamento Trigger |
AC, DC, HF, LF |
Pre / Post Trigger |
Sì |
Auto calibrazione |
Sì |
Funzione Zoom |
Sì |
Funzione Autoset |
Sì |
Save/Recall Segnali |
Salvataggio di 4 forme d'onda e richiamo per comparazione segnali |
Deflessione Verticale |
da 5 mV a 5 V/div |
Precisione |
± 5% |
Risoluzione verticale |
8-bits |
Max Tensione Ingresso |
300 V (DC+ AC picco), CAT II |
Accoppiamento d'ingresso |
AC, DC |
Impedenza d'ingresso |
1 MOhm con 20 pF |
Rise Time |
14 ns |
Deflessione Orizzontale |
5 ns to 100 s/div |
Precisione Base Tempi |
100ppm |
Misure con i cursori |
delta V, delta T |
Misure automatiche (20) |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vrms, Vavg, Vover, Vpre, |
Funzioni matematiche |
Somma o differenza di CH1 e CH2 con possibilita' d'inversione e X/Y |
Dimensioni / Peso |
350 x 157 x 120 (mm) / 1 Kg |
Interfacce |
USB con software di acquisizione in dotazione |
SDS6062 OSCILLOSCOPIO DIGITALE 60MHZ - 500MS/s - 10M memoria per canale- USB
- OSCILLOSCOPIO DIGITALE 60MHZ
- CAMPIONAMENTO IN TEMPO REALE 500MS/s
- MEMORIA DI ACQUISIZIONE 10M
- PRE/POST TRIGGER
- DEFLESSIONE VERTICALE DA 2mV A 10V/DIV
- FUNZIONE DI AUTOSET/AUTOSCALE E SAVE/RECALL
- READOUT/ CURSORI/20 MISURE AUTOMATICHE
- VIDEO TRIGGER
- FUNZIONE FFT - PASS/FAIL
- TRIGGER HOLDOFF
- MEGA ZOOM
- SOFTWARE CON WAVEFORM RECORDER E PLAYBACK
- INTERFACCIA USB E USB STICK
Schermo |
Display 8.0" LCD Colore TFT, Risoluzione 800x600, 65535 colori |
Larghezza di banda |
60 MHz |
Canali |
2 + Trigger esterno |
Modo di acquisizione |
Sample, Peak Detection, Average |
Campionamento real-time |
500MS/s |
Interpolazione |
(sinx) / x |
Profondità di memoria |
10M punti per ogni canale |
Trigger esterno |
Sì |
Tipo di Trigger |
Auto, Normal, Single, Edge, Video, Alternate, Pulse , Slope |
Accoppiamento Trigger |
AC, DC, HF, LF |
Pre / Post Trigger |
Sì |
Auto calibrazione |
Sì |
Funzione Zoom |
Sì |
Funzione Pass/Fail |
Sì |
Funzionamento anche a batteria |
Sì con 4 ore di autonomia (batteria opzionale) |
Funzione Autoset e Autoscale |
Sì |
Save/Recall Segnali |
Salvataggio di 15 forme d'onda e richiamo per comparazione segnali |
Deflessione Verticale |
da 2 mV a 10 V/div |
Precisione |
± 3% |
Risoluzione verticale |
8 bit |
Max Tensione Ingresso |
400 V (DC+ACpp) |
Accoppiamento d'ingresso |
AC, DC, GND |
Impedenza d'ingresso |
1 MOhm con 15pF |
Rise Time |
5.8 ns |
Deflessione Orizzontale |
5 ns to 100 s/div |
Precisione Base Tempi |
100ppm |
Misure con i cursori |
delta V, delta T |
Misure automatiche (20) |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vrms, Vavg, Vover, Vpre, |
Funzioni matematiche |
+ / - / x / : / FFT |
Dimensioni / Peso |
340 x 155 x 70 (mm) / 1,8 Kg senza batteria |
Interfacce |
USB con software acquisizione, USB Stick per screenshot |
SDS7102 OSCILLOSCOPIO DIGITALE 100MHz - 1GS/s - 10M memoria per canale- USB
-OSCILLOSCOPIO DIGITALE 100MHZ
- CAMPIONAMENTO IN TEMPO REALE 1GS/s
- MEMORIA DI ACQUISIZIONE 10M
- PRE/POST TRIGGER
- DEFLESSIONE VERTICALE DA 2mV A 10V/DIV
- FUNZIONE DI AUTOSET/AUTOSCALE E SAVE/RECALL
- READOUT/ CURSORI/20 MISURE AUTOMATICHE
- VIDEO TRIGGER
- FUNZIONE FFT - PASS/FAIL
-TRIGGER HOLDOFF
- MEGA ZOOM
- SOFTWARE CON WAVEFORM RECORDER E PLAYBACK
- INTERFACCIA USB E USB STICK
Schermo |
Display 8.0" LCD Colore TFT, Risoluzione 800x600, 65535 colori |
Larghezza di banda |
100 MHz |
Canali |
2 + Trigger esterno |
Modo di acquisizione |
Sample, Peak Detection, Average |
Campionamento real-time |
1GS/s |
Interpolazione |
(sinx) / x |
Profondità di memoria |
10M punti per ogni canale |
Trigger esterno |
Sì |
Tipo di Trigger |
Auto, Normal, Single, Edge, Video, Alternate, Pulse , Slope |
Accoppiamento Trigger |
AC, DC, HF, LF |
Pre / Post Trigger |
Sì |
Auto calibrazione |
Sì |
Funzione Zoom |
Sì |
Funzione Pass/Fail |
Sì |
Funzionamento anche a batteria |
Sì con 4 ore di autonomia (batteria opzionale) |
Funzione Autoset e Autoscale |
Sì |
Save/Recall Segnali |
Salvataggio di 15 forme d'onda e richiamo per comparazione segnali |
Deflessione Verticale |
da 2 mV a 10 V/div |
Precisione |
± 3% |
Risoluzione verticale |
8 bit |
Max Tensione Ingresso |
400 V (DC+ACpp) |
Accoppiamento d'ingresso |
AC, DC, GND |
Impedenza d'ingresso |
1 MOhm con 15pF |
Rise Time |
3.5 ns |
Deflessione Orizzontale |
2 ns to 100 s/div |
Precisione Base Tempi |
100ppm |
Misure con i cursori |
delta V, delta T |
Misure automatiche (20) |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vrms, Vavg, Vover, Vpre, |
Funzioni matematiche |
+ / - / x / : / FFT |
Dimensioni / Peso |
340 x 155 x 70 (mm) / 1,8 Kg senza batteria |
Interfacce |
USB con software acquisizione, USB Stick per screenshot |
OSCILLOSCOPIO DIGITALE PALMARE
HDS1022M.N - Oscilloscopio digitale palmare 20MHz con Multimetro Trms 3 3/4dgt
- OSCILLOSCOPIO DIGITALE 20MHZ + MULTIMETRO TRMS
- CAMPIONAMENTO IN TEMPO REALE 100MS/s
- MEMORIA DI ACQUISIZIONE DA 6K PER CANALE
- INGRESSI ISOLATI
- DEFLESSIONE VERTICALE DA 5mV A 5V/DIV
- FUNZIONE DI SAVE/RECALL
- READOUT/ CURSORI/MISURE AUTOMATICHE
- INTERFACCIA USB E SOFTWARE
- AUTOSCALE
- FUNZIONE FFT
- 20 MISURE AUTOMATICHE
- TRIGGER HOLDOFF
- MEGA ZOOM
Schermo |
Display 3.78" LCD Colore, Risoluzione 640x480, 65535 colori |
Larghezza di banda |
20 MHz |
Canali |
2 |
Campionamento real-time |
100 MS/s |
Profondità di memoria |
6 K punti per ogni canale |
Rise Time |
17.5 ns |
Deflessione Orizzontale |
5 ns to 100 s/div |
Deflessione Verticale |
da 5 mV a 5 V/div |
Tipo di Trigger |
Auto, Normal, Single shot, Edge, Video, Alternate |
Save/Recall |
Salvataggio di 4 forme d'onda e 4 setup |
Risoluzione verticale |
8 bit |
Accoppiamento d'ingresso |
AC, DC, GND |
Impedenza d'ingresso |
1 MOhm con 20 pF |
Misure con i cursori |
delta V, delta T |
Misure automatiche (20) |
Freq.,Periodo,Vpp,Vmax,Vmin,Vtop,Vbase,Vrms,Vavg, Width,Overshoot, Preshoot,Risetime,Falltime,+Width,-Width,+Duty,-Duty,Delay A>B Rise, Delay A>B Fall |
Funzioni matematiche |
+,-,*,/,NOT |
Multimetro digitale True Rms |
Volt, Amp, Ohm, Capacità, Diodi, Continuità |
Range di tensione |
400mV, 4V, 40V, 400V |
Precisione |
+/- 1% + 1 digit VDC, +/- 1% + 3 digit VAC |
Range di corrente |
40mA, 400mA, 20A |
Precisione corrente DC |
40-400mA +/- 1.5% + 1 digit, 20A +/- 3% + 3 digit |
Precisione corrente AC |
40mA +/-1.5% + 3digit, 400mA +/-2% + 1digit, 20A +/-5% + 3digit |
Resistenza |
400 Ohm, 4K, 40K, 400K, 4M, 40M |
Precisione |
+/- 1% + 1 digit |
Capacità |
da 50nF a 100uF |
Precisione |
+/- 3% + 3 digit |
Autonomia |
6 ore con batteria ricaricabile Li-ion |
Interfacce |
USB, cavo per USB Device |
Dimensioni / Peso |
180 x 113 x 40 (mm) / 645 g (batteria inclusa) |
HDS2062M Oscilloscopio digitale palmare 60MHz + Multimetro TRMS
- OSCILLOSCOPIO DIGITALE 60MHZ + MULTIMETRO TRMS
- CAMPIONAMENTO IN TEMPO REALE 250MS/s
- MEMORIA DI ACQUISIZIONE DA 6K PER CANALE
- INGRESSI ISOLATI
- DEFLESSIONE VERTICALE DA 5mV A 5V/DIV
- FUNZIONE DI SAVE/RECALL
- READOUT/ CURSORI/MISURE AUTOMATICHE
- INTERFACCIA USB E SOFTWARE
- AUTOSCALE
- FUNZIONE FFT
- 20 MISURE AUTOMATICHE
- TRIGGER HOLDOFF
- MEGA ZOOM
- SOFTWARE CON WAVEFORM RECORDER E PLAYBACK
Schermo |
Display 3.78" LCD Colore, Risoluzione 640x480, 65535 colori |
Larghezza di banda |
60 MHz |
Canali |
2 |
Campionamento real-time |
250 MS/s |
Profondità di memoria |
6 K punti per ogni canale |
Rise Time |
5.83 ns |
Deflessione Orizzontale |
5 ns to 100 s/div |
Deflessione Verticale |
da 5 mV a 5 V/div |
Tipo di Trigger |
Auto, Normal, Single shot, Edge, Video, Alternate |
Save/Recall |
Salvataggio di 4 forme d'onda e 4 setup |
Risoluzione verticale |
8 bit |
Accoppiamento d'ingresso |
AC, DC, GND |
Impedenza d'ingresso |
1 MOhm con 15 pF |
Misure con i cursori |
delta V, delta T |
Misure automatiche (20) |
Freq.,Periodo,Vpp,Vmax,Vmin,Vtop,Vbase,Vrms,Vavg, Width,Overshoot, Preshoot,Risetime,Falltime,+Width,-Width,+Duty,-Duty,Delay A>B Rise, Delay A>B Fall |
Funzioni matematiche |
+,-,*,/,NOT |
Multimetro digitale True Rms |
Volt, Amp, Ohm, Capacità, Diodi, Continuità |
Range di tensione |
400mV, 4V, 40V, 400V |
Precisione |
+/- 1% + 1 digit VDC, +/- 1% + 3 digit VAC |
Range di corrente |
40mA, 400mA, 20A |
Precisione corrente DC |
40-400mA +/- 1.5% + 1 digit, 20A +/- 3% + 3 digit |
Precisione corrente AC |
40mA +/-1.5% + 3digit, 400mA +/-2% + 1digit, 20A +/-5% + 3digit |
Resistenza |
400 Ohm, 4K, 40K, 400K, 4M, 40M |
Precisione |
+/- 1% + 1 digit |
Capacità |
da 50nF a 100uF |
Precisione |
+/- 3% + 3 digit |
Autonomia |
6 ore con batteria ricaricabile Li-ion |
Interfacce |
USB, cavo per USB Device |
Dimensioni / Peso |
180 x 113 x 40 (mm) / 645 g (batteria inclusa) |
