EB 3000 Universal Training System

EB 3000 –Universal Training System.

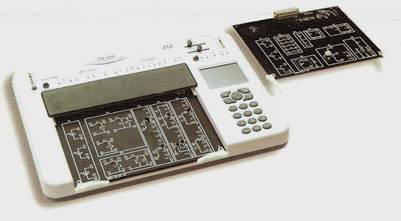

Il EB 3000 è un trainer concepito per lo studio e gli esperimenti in elettronica con l'utilizzo di schede plug-in.

Le schede a corredo permettono, al momento, di studiare i seguenti argomenti: elettricità ed elettronica; semiconduttori; elettronica lineare; motori, generatori ed inverter; elettronica digitale e programmabile; microprocessori/microcontrollori.

Il trainer è integrato in un robusto supporto con i componenti tutti visibili a pannello e con uno speciale coperchio trasparente per la protezione dell'aria protetta; la parte sperimentale, comprensiva di blocchi serigrafati e ordinati a seconda delle singole funzioni, è peraltro di facile accessibilità e utilizzo mediante apposite boccole e svariati test point.

Il trainer include la speciale SES Lab Instruments che comprende tutti gli strumenti necessari per lo svolgimento delle esercitazioni, più precisamente è composta da:

• Alimentazioni fisse: + 12V e + 5V
• Alimentazioni variabili: + 12V
• 2 Voltmetri
• Amperometro
• Frequenzimetro contatore 1 MHz
• Sonda logica (Alta, Bassa, Aperta, Impulsi, Memoria)
• Analizzatore stati logici con 8 digital inputs e ingresso trigger
• Oscilloscopio a due canali (con analisi dello spettro quando collegato PC)
• Generatore di funzioni 1MHz (onda sinusoidale, triangolare e quadra)

Oltre alla SES Lab Instruments il trainer include:

• potenziometri per la regolazione ed impostazione degli strumenti SES Lab Instruments
• display grafico 3,2" a colori con touch panel per la visualizzazione dei segnali e delle misurazioni eseguite
• interfaccia USB per il collegamento a PC con specifico software (INCLUSO!!!), il sistema può essere utilizzato con o senza un PC
• tastiera a 20 tasti per effettuare le operazioni direttamente sul trainer (programmazione strumenti, opzioni di visualizzazione, opzioni del sistema, ecc…)
• 10 relè per commutare le schede plug-in, per l'inserimento di guasti e per alternare i componenti attivi e passivi (ogni configurazione di selezione di un relè viene salvata in un memoria non volatile situata sulla relativa scheda plug-in. Questa configurazione viene utilizzata anche quando la scheda è inserita in un sistema che non è collegato a PC)
• un connettore a 48 pin per l'inserimento delle schede plug-in (il collegamento e lo scollegamento delle singole schede è semplice e sicuro e non viene utilizzato nessun cavo che disturberebbe i segnali)
• ogni scheda plug-in ha un proprio controllore per l'identificazione automatica dalla piattaforma principale, per salvare la sua configurazione e per l'auto diagnostica automatica.
• protezione contro il sovraccarico delle tensioni e avviso con specifico messaggio
• controller interno per le gestione dell'intero sistema

Il trainer e le schede vengono fornite complete di alimentatore, manuale d'uso e tutto l'occorrente per il corretto funzionamento.

Schede plug-in disponibili:

Caratteristiche comuni:

• Dimensioni: 22 x 18 cm
• connettore DIN a 48 pin
• 2 eiettori
• schemi circuitali serigrafati
• test point per le connessioni e le misurazioni
• microcontrollore interno per l'impostazione e configurazione dei relè, per l'impostazione dell'autodiagnosi e per la comunicazione con il controller principale EB 3000

Esperimenti eseguibili con le singole schede plug-in.

Elettricità ed Elettronica

EB 3121 – Ohm, leggi di Kirchoff e circuiti DC

• resistori e legge di Ohm
• le sorgenti di tensione
• resistenze in serie e 1° legge di Kirchoff
• partitori di tensione
• resistenze in parallelo e 2 ° legge di Kirchoff
• partitori di corrente
• resistenze variabili (potenziometri, termistori)
• troubleshooting

EB 3122 – Norton, Thevenin e sovrapposizione

• teorema di Thevenin
• teorema di Norton
• teorema della sovrapposizione
• le sorgenti di tensione
• potenza
• troubleshooting

EB 3123 – Circuiti in CA, segnali e filtri

• forma d'onda AC e parametri dei segnali
• circuiti R in corrente alternata
• condensatori
• circuiti RC
• induttori
• circuiti RL
• circuiti risonanza RLC
• filtri RC
• filtri RL
• filtri passa-banda
• troubleshooting

EB 3124 – Magnetismo, elettromagnetismo, induzione e trasformatori

• campi magnetici
• elettricità e magnetismo
• induzione magnetica
• penetrabilità magnetica
• isteresi magnetica
• elettromagnete
• solenoide
• il trasformatore
• troubleshooting

Semiconduttori

EB 3125 – Diodi, zener, transistor bipolari, transistor FET e circuiti DC

• diodi cristallo: caratteristiche, polarizzazione e tensione
• circuiti a diodi
• diodo Zener: caratteristiche
• diodo Zener come regolatore di tensione
• tipi di transistor bipolari e caratteristiche
• circuiti in DC con transistor bipolare
• FET: tipi caratteristiche
• circuiti DC con FET
• transistor come un interruttore
• troubleshooting

EB 3126 – Amplificatori a trasistor: bipolari e FET

• amplificatore lineare
• misurazione dei parametri di amplificazione
• parametro h nel transistor bipolare
• amplificatori a transistor bipolare (CE, CE + Re, CB, emettitore inseguitore)
• parametro g nel FET
• amplificatori FET (CS, CS + R, inseguitore di sorgente)
• amplificatore Bi-stadio
• amplificatore Darlington
• troubleshooting

EB 3127 – Semiconduttori industriali: SCR, Triac, Diac e PUT

• SCR e i suoi circuiti
• TRIAC e i suoi circuiti
• DIAC e i suoi circuiti
• PUT e i suoi circuiti
• troubleshooting

EB 3128 – Semiconduttori optoelettronici: LED, fototransistor, LDR, 7-SEG.

• LED e i suoi circuiti
• display 7-SEG. e i suoi circuiti
• fototransistor e i suoi circuiti
• LDR e i suoi circuiti
• troubleshooting

Elettronica Lineare

EB 3131 – Amplificatori operazionali: invertente, non-invertente, sommatore, differenziatore

• amplificatore operazionale e le sue caratteristiche
• amplificatore invertente
• amplificatore a singola alimentazione
• amplificatore non invertente
• convertitore tensione/corrente
• convertitore corrente/tensione
• amplificatore inseguitore
• amplificatore sommatore
• amplificatore differenziale
• troubleshooting

EB 3132 – Amplificatori operazionali: comparatore, integratore, differenziatore, filtro

• amplificatore comparatore
• comparatore trigger di Schmitt
• comparatore: applicazioni
• amplificatore integratore
• amplificatore differenziatore
• filtro passa-banda
• troubleshooting

EB 3135 – Amplificatori di potenza

• transistor amplificatore di potenza
• transistor amplificatore classe A, classe B e classe AB push-pull
• amplificatori Darlington
• amplificatori monolitici
• troubleshooting

EB 3136 – Alimentatori e regolatori

• raddrizzatore a semionda
• raddrizzatore ad onda intera con trasformatore centrale
• diodo raddrizzatore a ponte
• regolazione diodo Zener
• regolatore di tensione monolitico lineare
• regolatore di commutazione step-down
• regolatore di commutazione Step-Up
• regolatore Switching
• troubleshooting

EB 3137 – Oscillatori, filtri e amplificatori Tuned

• oscillatore a ponte di Wien
• oscillatore ad onda quadra
• oscillatore ad onda triangolare
• oscillatore Hartley
• oscillatore Colppietz
• amplificatore Tuned
• troubleshooting

Motori, Generatori e Inverter

EB 3141 – Controllo di velocità motori DC in analogico e PWM, controllo motori passo-passo, generatori

• motore elettrico in DC
• controllo di velocità motore DC tramite tensione analogica
• controllo di velocità motore DC tramite PWM
• generatore elettrico e dinamo
• controllo motore passo-passo
• troubleshooting

EB 3142 – Controllo motore: ottico, effetto Hall e ad anello chiuso

• sensore ad effetto Hall (generatore Hall)
• sensore ottica RPM
• controllo motore ad anello aperto
• controllo motore ad anello chiuso
• troubleshooting

EB 3143 – Conversione AC-DC e DC-AC

• conversione AC-DC
• regolatori lineari
• regolatore switching DC-DC
• conversione DC-AC
• troubleshooting

EB 3144 – Controllo motore a 3 fasi

• conversione DC-AC
• conversione DC-AC a 3 fasi
• controllo di motore a 3 fasi
• controllo velocità motore a 3 fasi
• troubleshooting

Elettronica digitale e programmabile

EB 3151 – Componenti logici: AND, OR, NOT, NAND, NOR, XOR e algebra di Boole

• componenti logici
• porta AND e relativa tabella di verità
• porta OR e relativa tabella di verità
• porta NOT e relativa tabella di verità
• porta NAND e relativa tabella di verità
• porta NOR e relativa tabella di verità
• porta XOR e relativa tabella di verità
• regole dell'algebra booleana
• il principio di dualità
• leggi XOR
• costruzione di funzioni con porte NOR o NAND
• mappa Karnaugh
• semplificazione di funzioni mediante mappa di Karnaugh
• troubleshooting

EB 3152 – Decodificatori, multiplexer e sommatori

• progettazione di un codificatore
• decodificatori logici integrati
• decodificatori binari e BCD
• decodificatori 1 su n
• il decodificatore
• decodifica primaria e secondaria
• uso di un decodificatori per realizzare una funzione
• mulitplexer e demultiplexer
• trasferimento segnale logico con porte logiche
• uso di un multiplexer per realizzare i funzioni
• sommatore half adder e full adder
• sottrazione binaria
• troubleshooting

EB 3153 – Circuiti logici sequenziali: registri Flip-flop e contatori

• flip-flop S-R
• Latch flip-flop D
• flip-flop J-K
• flip-flop T
• flip-flop D
• registri shift
• registri PISO e SIPO
• contatori Ripple
• contatori modulo n e divisione per n
• contatore binario sincrono
• contatore BCD sincrono
• troubleshooting

EB 3154 – 555, ADC, DAC

• 555 modo monostabile
• 555 modo astabile
• modulazione ad impulsi
• realizzazione di un DAC con un amplificatore operazionale e una rete di resistenze
• DAC monolitico
• ADC da un DAC
• ADC monolitico
• troubleshooting

EB 3155 – Famiglie logiche

• dispositivi allo stato solido: le tecnologie principali
• famiglia TTL
• tecnologia CMOS
• le fasi di ingresso e di uscita
• Gate: caratteristiche
• trigger di Schmitt
• troubleshooting

Microprocessori / Microcontrollori

EB 3191 – Introduzione ai microprocessori e microcontrollori:

• struttura del microcomputer e principi del suo funzionamento
• linguaggio macchina e assembly 8051
• unità ingresso / uscita
• modalità di indirizzamento
• Flags
• programmazione
• istruzioni ed esercitazioni
• porte programmabili
• switch e tastiere
• 7-SEG. e display LCD
• troubleshooting
