ELETTRONICA PROGRAMMABILE (PLD)
Il sistema include: PLD Altera 7128 con piedinatura debitamente accessibile su zoccolo esterno; 16 switch; 4 pulsanti; 8 LED; 2 display a 7 segmenti; clock; area di wire wrap. Il sistema lavora con: il software Altera per editare ed implementare le funzioni logiche, la compilazione e la programmazione del PLD; Altera è gratuitamente scaricabile da web.

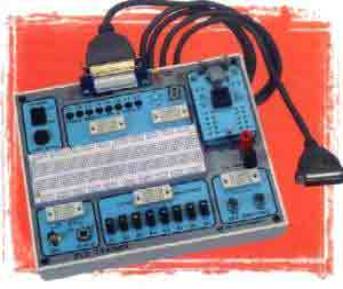

PLD 1 - Programmatore
di PLD - Zoccolo di programm. e I.C. ispGAL22V10 La tecnologia PLD (Programmable Logic Device) sta assumendo sempre più importanza, soprattutto nel settore industriale, per via di ridotti ingombri, risparmio dei costi di produzione e maggiore affidabilità dei circuiti. Questo strumento, compatto, leggero ed estremamente durevole, è già inquadrato in uno speciale contenitore in materiale plastico antiurto e provvisto di un trasformatore 5V 500mA interno per l'alimentazione di tutte le sue funzioni. Nella fornitura del prodotto sono inclusi: - Il trainer PLD1 compreso zoccolo
di programmazione relativo al I.C. ispGAL22V10; Il PLD1 è utilizzabile, oltre che per la programmazione dei PLD, anche da solo quale trainer per esercitazioni di Elettronica digitale. Garantisce infatti un facile accesso a numerose funzioni per lo studio ed esercitazioni con porte logiche, contatori ed altri circuiti digitali. Le sue caratteristiche: Interruttore ON/OFF per il comando di accensione del trainer, compreso fusibile 500mA - Tutti i segnali permanentemente disponibili attraverso speciali Contatti passanti, ordinatamente distribuiti vicino alle singole funzioni, che assicurano cinque punti di connessione per il prelievo di ogni singola funzione - Area di lavoro costituita da 1 Basetta di breadboarding SK10 a 840 punti di contatto - 1 Connettore BNC utilizzabile per l'Input/Output dei segnali - Clock fisso 1Hz - 1 Pulsante con circuito antirimbalzo - 8 Switchs utilizzabili come ingressi logici - 2 Switchs esadecimali utilizzabili per fornire codici di ingresso - 8 Led utilizzabili come uscite logiche - 1 Display a 7 segmenti - Uscita 5V 500mA per alimentazione circuiti esterni. Scarica il depliant: pld1.pdf
|
|||||
|
|||||
