MINILAB PER ELETTRONIA ANALOGICA E DIGITALE


CADET - Trainer completo per esercitazioni di Elettronica Analogica e Digitale. Con questo strumento si evitano le perdite di tempo nel predisporre le connessioni a dispositivi di uso frequente, consentendo di impiegare più proficuamente il tempo in laboratorio.

Lo strumento è compatto, resistente, di semplice uso, e presenta le seguenti caratteristiche: Tutti i segnali permanentemente disponibili attraverso speciali contatti passanti , ordinatamente distribuiti nelle singole sezioni, che assicurano almeno due punti di connessione per il prelievo di ogni singola funzione. Accesso alle tensioni ed alla massa mediante 4 bus di breadboarding , ciascuno con 50 punti di contatto. Tutte le funzioni sono opportunamente siglate vicino ai rispettivi componenti - Alimentazioni fisse +5VDC 1A; 12,6VCA con presa centrale - 2 Alimentazioni variabili, una da 0V a +15V 0,5A e una seconda da 0V a -15V 0.5A - Generatore di funzione a onde sinusoidali, triangolari, rettangolari e TTL; frequenza variabile in modo continuo da 0.1Hz a 100KHz - 8 In terruttori Logici (scwitch) per livelli permanenti - 2 Pulsanti logici con circuito antirimbalzo e uscite complementari, per livelli momentanei - 16 Indic atori Logici (LED), 8 verdi per la rilevazione dei livelli logici bassi e 8 rossi per i livelli logici alti; possibilità di rilevazione di "terzo stato", o di stato di alta impedenza - 1 Speaker sotto pannello 8 Ohm 50mm - 2 Connettori BNC per collegamento ad apparecchiature esterne (oscilloscopio, generatori, ecc.) 2 Display 7 segmenti 2 Potenziometri (1K e 10K Ohm) liberi - 2 Deviatori tipo SPDT liberi - Area di Breadboarding asportabile e sostituibile (sistema SSP3 con Velcro) costituita da 3 basette SK-10 (2520 punti di contatto).



Scarica il depliant: cadet.pdf

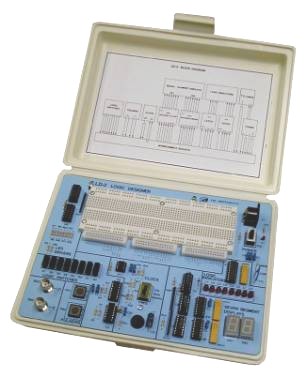

LD 2 - Trainer completo per esercitazioni con Elettronica Digitale. Contiene tutte lefunzioni necessarie per lo studio ed esercitazioni con porte logiche, contatori ed altri circuiti digitali. E' già inquadrato in uno speciale Box di protezione in materiale plastico antiurto ed è alimentato da un alimentatore +12V/250mA max; +5V/500mA max.

Lo strumento, compatto, leggero, durevole nel tempo e di semplice utilizzo, presenta le seguenti caratteristiche: Funzionamento TTL o CMOS - Tutti i segnali permanentemente disponibili mediante speciali Contatti Passanti, ordinatamente distribuiti e siglate vicino alla piastra di breadboarding, che assicurano almeno due punti di connessione per il prelievo di ogni singola funzione - Alimentazioni fisse +12V/250mA max,+5V/500mA max - Area di lavoro costituita da 1 Basetta di breadboarding SK10 a 840 punti di contatto - Clock fissi 1Hz, 1KHz, 100KHz, Frequenze intermedie con l'utilizzo di un condensatore esterno - 2 Pulsanti con circuito antirimbalzo - 2 Connettori BNC utilizzabile per l'Input/Output dei segnali - 8 Switchs utilizzabili come ingressi logici - 8 Led utilizzabili come uscite logiche - 4 Latch - 2 Display a sette segmenti con relativi circuiti BCD di decodifica e accesso facilitato alle funzioni Display Enable DE, Latch Enable LE e Lamp Test LT. La fornitura include il Trainer LD2, manuale e specifico alimentatore.

Scarica il depliant: ld2.pdf

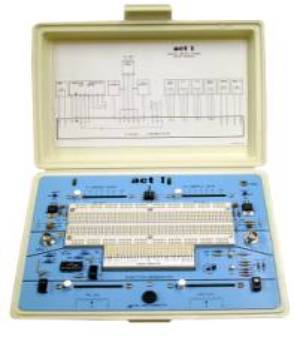

ACT 1 - Trainer completo per esercitazioni con Elettronica Analogica. Contiene tutte le funzioni necessarie per lo studio ed esercitazioni con filtri, amplificatori operazionali ed altri circuiti analogici. E' già inquadrato in uno speciale Box di protezione in materiale plastico antiurto ed è alimentato da un alimentatore +12V 200mA max.

Lo strumento compatto, leggero ed estremamente durevole, presenta le seguenti caratteristiche: Tutti i segnali sono permanentemente disponibili attraverso speciali contatti passanti, ordinatamente distribuiti vicino alla piastra di breadboarding, che assicurano cinque punti di connessione per il prelievo di ogni singola funzione - Area di lavoro costituita da 1 Basetta di breadboarding SK10 a 840 punti di contatto - Alimentazioni Fisse +12V 150mA completo di un circuito di protezione da cortocircuito - Alimentazioni Variabili da 0 a +7,5VDC 50mA; da 0 a -7,5VDC 50mA. Entrambe le alimentazioni sono variabili mediante potenziometri a slitta e prevedono un circuito di protezione da cortocircuito e un segnalatore luminoso (Led). - Generatore di Funzione con Frequenza fissa 1KHz (o variabile da 0,1Hz a 100KHz mediante condensatore) Genera onde sinusoidali triangolari quadre o separata TTL con ampiezza variabile (solo Sin/Tri) mediante potenziometro - 2 Connettori BNC utilizzabile per l'Input/Output dei segnali - 2 Deviatori a slitta - 2 Potenziometri, uno da 10K e uno da 100K con accesso facilitato ai tre terminali - 1 Altoparlante sotto pannello, 8 Ohm, 50mm La fornitura include il Trainer ACT 1, manuale e specifico alimentatore.

Scarica il depliant: act1.pdf



TPS 3371 - Trainer per esercitazioni di Elettronica analogica, digitale e interfacciamento dei microprocessori e microcontrollori.

Il trainer è integrato in un supporto metallico, con i componenti tutti visibili a pannello e protetti da uno speciale coperchio trasparente; la parte sperimentale, comprensiva di blocchi serigrafati e ordinati a seconda delle singole funzioni, è peraltro accessibile mediante apposite boccole e svariati test point.

Novità esclusiva! Oscilloscopio e Generatore di Funzioni inclusi nel trainer!

Il trainer include infatti lo speciale SES Lab Unit , controllabile da PC mediante software dedicato fornito su floppy (gratuito e copiabile). Il SES Lab Unit è costituito da un oscilloscopio a due canali (con analisi di spettro) e da un generatore di funzioni a onda sinusoidale e triangolare, utilizzabile anche in modo Sweep.

Pertanto il trainer risulta corredato da oscilloscopio virtuale a 2 canali, accessibili attraverso 2 connettori disponibili sul pannello, e da un generatore di funzioni che può essere controllato sia da PC sia manualmente.

Il sistema include:

  • Alimentazioni: + 12V e +5V fisse; +V variabile
  • Doppia area di Breadbording (1680 punti di contatto)
  • Sonda logica e Prova continuità e
  • 2 Display a 7segmenti con circuito per decodifica
  • Amplificatore audio
  • 8 Led
  • Cicalino
  • Bus I/O per espansioni con i trainer per microprocessori e microcontrollori della stessa SES
  • Relè
  • Potenziometro
  • Generatore di funzioni virtuale/manuale
  • 8 Interruttori
  • 4 Pulsanti con circuito antirimbalzo
  • 2 Oscillatori a frequenza variabil
  • Oscilloscopio virtuale a 2 canali

Il sistema, espandibile mediante specifici terminali I/O Bus con i trainer per microprocessori e microcontrollori della stessa SES, viene fornito completo di alimentatore, manuale d'uso e ampio corredo di componenti per le esercitazioni.



TPS 3331 - Trainer per esercitazioni di Elettronica Analogica.

Il trainer è integrato in un supporto metallico, con i componenti tutti visibili a pannello e protetti da uno speciale coperchio trasparente; la parte sperimentale, comprensiva di blocchi serigrafati e ordinati a seconda delle singole funzioni, è peraltro accessibile mediante apposite boccole e svariati test point.

Novità esclusiva! Oscilloscopio e Generatore di Funzioni inclusi nel trainer!

Il trainer include inoltre la speciale SES Lab Unit , controllabile da PC mediante software dedicato, costituita da un oscilloscopio a due canali (con analizzatore di spettro) e un generatore di funzioni a onda sinusoidale e triangolare, utilizzabile anche in modo Sweep, che può essere controllato anche manualmente.

Il sistema include:

  • Alimentazioni: +12V e +5V fisse; +V variabile
  • Circuiti con Transistor Bipolari
  • Diodi
  • Circuiti FET
  • Resistenze e Potenzometri
  • Amplificatori Operazionali
  • Diodi Zener ? Induttanze e Condensatori
  • Circuiti Regolatori Lineari
  • Circuiti Regolatori Switching
  • Transistor Amplificatore di Potenza con speaker

TPS 3351 - Trainer per esercitazioni di Elettronica Digitale.

Il trainer è integrato in un supporto metallico, con i componenti tutti visibili a pannello e protetti da uno speciale coperchio trasparente; la parte sperimentale, comprensiva di blocchi serigrafati e ordinati a seconda delle singole funzioni, è peraltro accessibile mediante apposite boccole e svariati test point.

Novità esclusiva! Oscilloscopio e Generatore di Funzioni inclusi nel trainer!

Il trainer include inoltre la speciale SES Lab Unit , controllabile da PC mediante software dedicato, costituita da un oscilloscopio a due canali (con analizzatore di spettro) e un generatore di funzioni a onda sinusoidale e triangolare, utilizzabile anche in modo Sweep, che può essere controllato anche manualmente.

Il sistema include:

  • Alimentazioni: +12V e +5V fisse; +V variabile
  • Multiplexer
  • CMOS/TTL Logic probe
  • Sommatori
  • 8 switch
  • 8 led
  • Pulsanti con antirimbalzo
  • 4 Flip-Flop JK
  • Porte logiche: AND, OR, NOT, NAND, NOR, XOR
  • 2 contatori Up/Down
  • Decodificatori
  • Generatore di clock
  • Convertitori ADC e DAC
  • 2 shift register paralleli
