Sistema innovativo Neulog Datalogger per analisi, acquisizione, elaborazione e memorizzazione dati

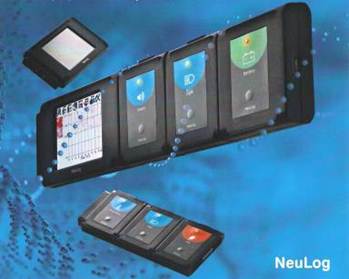

  SISTEMA “NeuLog Datalogger”

La tecnologia semplifica e le prestazioni aumentano…

……i sensori diventano datalogger

Semplicità=Funzionalità=Velocità







per saperne di più clicca qui









  • SISTEMA AUTONOMO E/O GESTITO DA PC
  • MODULI SINGOLI, MA TRA LORO INTERCONNETTIBILI PER SISTEMI PIU' AMPI
  • SOFTWARE ACQUISIZIONE E ANALISI DATI
  • SENSORI AUTOMATICI (ogni sensore è un datalogger autonomo con memoria interna)
  • FA A MENO DELL'INTERFACCIA DATALOGGER (ogni sensore fa da datalogger autonomo)

LA FILOSOFIA DEL SISTEMA NEULOG

Il NeuLog è il Sistema didattico per acquisizione e analisi di dati fisici e ambientali più moderno oggi presente sul mercato scolastico.

L'hardware del NeuLog è costituito da moduli SINGOLI, MA TRA LORO INTERCONNETTIBILI senza l'utilizzo di cavi e imperniati su un chip programmabile, in grado di fungere, tutto in uno, da sensore configurabile in tempo reale, logger, memoria e transmitter; i moduli lavorano in automatico sia quando direttamente collegati al PC, sia in wireless, sia in WiFi.

Ogni modulo del NeuLog è di tipo plug-and-play ed è predisposto a funzionare in modo indipendente, o da solo o connesso in catena fino a 40 sensori. In entrambi i casi, tutti i sensori Neulog operano autonomamente, immagazzinando in sé i dati o fornendoli ad un PC remoto.

Utilizzati insieme al potente ed efficace NeuLog software fornito in VERSIONE GRATUITA ILLIMITATA , che può analizzare una grandissima quantità di dati, i sensori NeuLog estendono l'orizzonte dell'acquisizione e dell'analisi dei dati oltre i confini dell'attuale istruzione convenzionale, fino a creare nuove ed eccitanti opportunità di addestramento.

Che si tratti di insegnanti o studenti, ragazzi o adulti, il NeuLog porta tutti in un'altra dimensione, quella del mondo della rilevazione dei dati scientifici, semplificando ogni situazione di studio dei parametri ambientali a livello dell'intera comunità educativa mondiale.

IL NEULOG COME AIUTO PER L'INSEGNAMENTO.

NEULOG - l'automatizzazione lascia le tue mani libere di esplorare.

Il NeuLog supporta l'ambiente formativo avvalendosi di un sistema di data processing in tempo reale che “fa ogni cosa” - raccogliere, misurare, memorizzare, immagazzinare e trasmettere dati sperimentali al PC - e “lo fa senza sforzo” per l'utilizzatore. Non è necessario uno speciale addestramento per usare i sensori, cosicché GLI STUDENTI POSSONO CONCENTRARE LA LORO ATTENZIONE ESCLUSIVAMENTE SULL'ESECUZIONE DELL'ESPERIMENTO in quanto tale.

Il NeuLog libera dai vincoli del processo d'apprendimento anche in ulteriori modi. Per esempio la tecnologia wireless (RF) e quella WiFi del Neulog eliminano le limitazioni poste dai cavi di collegamento, mentre il suo processo di automatizzazione elimina i possibili errori umani connessi alla digitazione manuale.

L'attività di esplorazione correlata all'esperimento è più creativa, più accurata - e più divertente.

La versatilità di NEULOG vi consente di essere contemporaneamente ovunque.

Il sistema di sensori/logger NeuLog consente di visualizzare ed analizzare i dati raccolti operando da differenti locazioni; o direttamente sul posto, mediante l'ausilio facoltativo dell'apposito monitor display NeuLog a batterie, e/o in remoto, sul PC del laboratorio. I dati raccolti sul campo dai sensori NeuLog possono infatti essere salvati, riportati in classe e scaricati sul PC; ciò può avvenire mediante un cavo di collegamento, ovvero in tecnologia wireless, utilizzando segnali RF o in WiFi con il rispettivo modulo.

Non solo, ma il software NeuLog può gestire i dati provenienti simultaneamente da pressoché qualsiasi numero di sensori, riportando quindi un quadro complessivo (e completo) dei risultati di tutto lo sforzo sperimentale di una classe, o addirittura dell'intera Scuola.

IL POTENZIALE EDUCATIVO È ILLIMITATO.

NEULOG AL SERVIZIO DELLA PEDAGOGIA.

La piena funzionalità del NeuLog consente di elevare l'esperienza di insegnamento.

Oltre all'operatività libera da vincoli, la tecnologia NeuLog supporta anche una capacità di collegamento multi-modulare, rendendo possibile la simultanea acquisizione di dati relativi al cuore dell'esperimento. Si immagini un esperimento che riguardi temperatura, pressione, tensione, suono, umidità, luce, ossigeno, ecc. tutti quanti valutati insieme ed in tempo reale.

Grazie al NeuLog, si apre un nuovo mondo per le metodologie di apprendimento, in grado di catturare l'attenzione dello studente e promuovere entusiasmo per le Scienze.

“NeuLog – Style”: L'analisi dei parametri si avvale di nuovi strumenti per le linee guida e la valutazione.

L'efficace software NeuLog, che si può interfacciare a tutte le più comuni piattaforme di PC, converte il flusso dei dati in grafici, tabelle di valori, testi e perfino videoclip.

Gli algoritmi NeuLog possono trattare dati provenienti da un numero pressoché illimitato di sensori NeuLog.

Se desiderato, NeuLog può organizzare l'inserimento di dati omogenei in un unico quadro composito per consentire un'analisi didattica accurata, consentendo all'Istruttore un colpo d'occhio d'insieme sulle performance ed il grado di comprensione dell'intera classe.

Gli Istruttori, i Valutatori e gli Operatori scolastici possono usare il NeuLog per registrare un numero illimitato di esperimenti eseguiti dagli studenti, stimare il successo di un corso e meglio identificare i bisogni di miglioramento.

Sensori/Logger NEULOG della SES: la magia al lavoro

I sensori NeuLog operano con uguale efficienza sia nel laboratorio di Scuola sia fuori, sul campo. Mediante il modulo USB e/o il modulo batteria, le ricerche possono essere condotte senza l'ingombro di fili o cavi di collegamento.

L'attività di ciascun sensore del NeuLog viene predisposta programmandola o da un PC centrale o dall'unità portatile NeuLog Monitor Unit. L'uno e/o l'altra accedono al software NeuLog per configurare ciascun sensore NeuLog, indipendente o sincronizzato a catena insieme ad altri sensori collegati, i parametri relativi all'acquisizione dati, al loro processo, memorizzazione e trasmissione.

Quando i sensori NeuLog sono collegati insieme a catena, essi vengono alimentati dalla medesima sorgente di alimentazione, ma ciascun sensore esegue il proprio compito e carica i dati basandosi sulla configurazione attribuitagli specificamente dall'utente.

L'ordine in cui sono connessi non influisce sul loro funzionamento, né l'aggiunta o la rimozione di altri sensori.

In ogni circostanza, la programmazione di qualsiasi sensore può venire modificata e aggiornata dal PC centrale, e quelli dotati di range di misura variabili li possono modificare digitalmente.

La calibrazione è altrettanto semplice e in alcuni casi può essere eseguita senza bisogno di alcun potenziometro.

Il corredo con tutti i sensori NeuLog è quotato ad un prezzo particolarmente competitivo.

Sensori/Logger NeuLog: proprietà tecniche

  • Le operazioni di utilizzo sono SEMPLICI-EFFICACI-IMMEDIATE
  • Ogni sensore viene immediatamente riconosciuto dal software Neulog.
  • Tutti i sensori possono essere configurati a sé stante ovvero “in catena di sensori”.
  • La stessa sorgente di alimentazione può gestire fino a 40 sensori tutti insieme, in qualsiasi ordine e combinazione.
  • Aggiungere o togliere sensori dalla catena è facile e non determina alcuna restrizione all'uso.
  • Le performance del sistema sono decisamente attendibili, sia al chiuso sia in campo aperto, indipendentemente da ogni condizione atmosferica dell'ambiente.

I parametri dei sensori gestibili dall'utente tramite il NeuLog Software

  • Attivazione/disattivazione dell'acquisizione dati.
  • Range di misura dei dati.
  • Velocità del processo.
  • Range dei segnali digitali.
  • Grado di campionamento (da 20 campionamenti ogni ora a 20.000 al secondo)
  • Durata dei campionamenti (da 25 millisecondi a 31 giorni)
  • Capacità di memoria (fino a 64.000 byte per sensore e fino a 640.000 per 10 sensori collegati in catena).
  • Trasmissione dei dati al PC
  • Condivisione dei dati con altri sensori NeuLog

Gli accessori NeuLog aumentano la mobilità e la gamma della linea Sensori/Logger consentendo di allargare le aree ed i livelli di sperimentazione

Modulo Batteria: Alimenta qualunque modulo sensore Neulog anche in catena e per periodi estesi, con o senza i moduli RF. Utilizza 4 batterie AA con pulsante di auto-test.

Modulo USB: Connette i sensori NeuLog al PC, individualmente o in catena, per il download/upload e/o per la sorgente di alimentazione. Opera con i più diffusi sistemi operativi.

Modulo di comunicazione RF: Consente le operazioni in remoto dei sensori, individualmente o in catena. Si connette al Modulo Batteria per diretta alimentazione o al PC via modulo USB. La proprietà di wireless è insita nel modulo; non occorre né Bluetooth®, né Wi-fi®.

Può essere utilizzato con un secondo modulo RF per operazioni remote, come pure con altre unità RF per mettere in catena più sensori.

Modulo WiFi:

Il modulo WiFi è senza ombra di dubbio uno degli elementi più avanzati e innovativi del sistema NeuLog, le misure con i sensori NeuLog possono essere eseguite tramite qualsiasi dispositivo che utilizza la tecnologia WiFi, come ad esempio iPad e tablet con Android , computer PC con Windows / Linux o Macintosh con OS, tutti questi possono comunicare con il modulo WiFi per iniziare una esperienza unica di acquisizione dati.

Non c'è bisogno di alcun download dell'applicazione o installazione di software per sfruttare tutta la potenza dei sensori NeuLog attraverso il modulo WiFi, infatti un qualsiasi popolare browser può essere utilizzato, basta utilizzare il modulo e navigare.

Inoltre il modulo WiFi-201 NeuLog consente di salvare e caricare gli esperimenti e può essere utilizzato come modalità access point in una classe senza internet e/o può essere utilizzato in modalità client tramite il router locale consentendo anche la navigazione in altri siti senza bisogno di un modulo USB essendo già incorporato, basta infatti collegarlo ad un alimentatore o ad un modulo batteria BAT-200. Inoltre permette di visualizzare gli esperimenti dello studente in remoto e/o gli studenti possono vedere l'esperimento del professore sul loro iPad e/o tablet.

Modulo Monitor mobile (VIEW201):

Schermo a display LCD touch-screen permette il controllo dei sensori quando si trovano fuori dal raggio di intervento del PC. I sensori sono connessi al modulo VIEW201 mediante la connessione USB.

Proprietà:

  • Display per visualizzazione di grafici (delle acquisizioni)
  • Riconoscimento automatico dei sensori.
  • Impiego di parametri presettati per facile installazione iniziale.
  • Comunica con i sensori sia individualmente sia collettivamente
  • Controlla ciascun range e unità di misura dei sensori
  • Visualizza in real time i sensori (fino a 2 per volta)
  • Può congelare le letture per visualizzare i dati in momenti specifici
  • Lavora grazie a batterie interne ricaricabili (2 celle AA NiMH, 2300mAH)
  • Circuito di ricarica interno, con indicatore a LED e check dello stato
  • Power-off automatico per maggior durata della batteria

IN CONLUSIONE

"Edu-Logger<sup>®</sup> Complete Datalogger Kit With CaseNeuLog Datalogger" - Sistema per l'acquisizione, l'analisi e l'interpretazione dei parametri ambientali

L'aspetto innovativo del sistema è che non utilizza alcun modulo di acquisizione, in quanto sono gli stessi sensori ad essere dotati di processore e memoria interna, rendendo quindi inutile una interfaccia datalogger “tradizionale”.

Il sistema Neulog comprende, al momento, 45 sensori “atipici” in quanto possono essere tranquillamente definiti essi stessi “logger”, registratori autonomi di dati, che possono a loro volta, per aumentare le funzionalità, essere utilizzati contemporaneamente in configurazione “a catena”, costituendo pertanto un completo sistema di acquisizione configurabile a scelta dall'utente e possono essere collegati in qualsiasi ordine al PC per analizzare i dati acquisiti.

La gamma completa di 45 "sensori/logger" è finalizzata a misurare parametri differenti quali luce, suono, tensione, forza, umidità, ecc…..

Il software fornito è GRATUITO e in licenza multi-user ed inoltre include, tra le sue numerose peculiarità, anche l'innovativa funzione che consente di visualizzare sullo schermo contemporaneamente i dati acquisiti e il filmato in sincronia delle operazioni di acquisizione, con sensibile vantaggio didattico.

Le peculiari proprietà del Software NeuLog lo rendono adatto ad ogni scuola di ordine e grado

NeuLog Software – GRATUITO – LICENZA ILLIMITATA

Proprietà:

  • di facile installazione e operatività
  • funzionalità on-line e off-line
  • riconoscimento immediato dei sensori
  • controllo del range digitale di ciascun sensore
  • gestisce l'acquisizione dei dati, la loro memorizzazione e condivisione
  • coordina un numero illimitato di sensori e di dati d'ingresso
  • visualizza e analizza i dati sia in formato grafico sia tabellare
  • manipola matematicamente i dati
  • consente la ripresa video e la visualizzazione del filmato in momenti successivi
  • consente la ricerca e la correlazione dei file
  • esporta i dati nei formati più diffusi

Diamo elenco completo sistema NeuLog:

Cod.

Descrizione

Neulog-SW

Software analisi e trattamento dati licenza multi-user

Manual

Manuale d'uso in italiano su cd

Bat-200

Modulo batteria

USB-200

Modulo USB

RF-200

Moduli R/F (set di 2 pezzi). Modulo trasmettitore/ricevitore RF

WiFi-201

Modulo comuunicazione WiFi

NUL-201

Sensore/logger di tensione

NUL-202

Sensore/logger di corrente

NUL-203

Sensore/logger di temperatura

NUL-204

Sensore/logger di luce

NUL-205

Sensore/logger ossigeno con elettrodo

NUL-206

Sensore/logger Ph con elettrodo

NUL-207

Sensore/logger di umidità

NUL-208

Sensore/logger battito cardiaco

NUL-209

Sensore/logger photo gate

NUL-210

Sensore/logger di pressione

NUL-211

Sensore/logger forza

NUL-212

Sensore/logger di suono

NUL-213

Sensore/logger di movimento (distanza, velocità, accelerazione)

NUL-214

Sensore/logger magnetico

NUL-215

Sensore/logger conduttività

NUL-216

Sensore/logger spirometrico

NUL-217

Sensore/logger GSR (misuratore resistenza galvanica della pelle)

NUL-218

Sensore/logger ECG (elettrocardiogramma)

NUL-219

Sensore/logger colorimetro

NUL-220

Sensore/logger CO2

NUL-221

Sensore/logger barometrico (misure di pressione e altitudine)

NUL-222

Sensore/logger della pressione del sangue

NUL-223

Sensore/logger contatore gocce acqua

NUL-224

Sensore/logger flusso acqua

NUL-225

Sensore/logger forza-peso

NUL-226

Sensore/logger movimento rotatorio

NUL-227

Sensore/logger accelerazione 3D

NUL-228

Sensore/logger di salinità

NUL-229

Sensore/logger di umidità del suolo

NUL-230

Sensore/logger radiazioni UVB

NUL-231

Sensore/logger di torbidità

NUL-232

Sensore/logger radiazioni UVA

NUL-233

Sensore/logger di temperatura di superficie

NUL-234

Sensore/logger di alta temperatura

NUL-235

Sensore/logger termometro a infrarossi

NUL-236

Sensore/logger di respirazione a cintura

NUL-237

Sensore/logger dinamometro

NUL-238

Sensore/logger calcio ionico (Ca2+)

NUL-239

Sensore/logger cloruro (Cl-)

NUL-240

Sensore/logger ammonio (NH4+)

NUL-241

Sensore/logger nitrato (NO3-)

NUL-242

Sensore/logger anemometro

NUL-243

Sensore/logger posizione GPS

NUL-245

Sensore/logger temperatura di rugiada

NUL-246

Sensore/logger carica elettrostatica

NUL-Case

Valigetta per NeuLog

Modulo Monitor mobile (VIEW201)

per saperne di più sulle caratteristiche dei sensori clicca qui



Visualizza e scarica il Manuale italiano
